توضیحات
ویژگی های ظاهری
|
شکل |
استوانه |
|
جنس بدنه |
فلزی |
|
ابعاد |
30×28 میلی متر |
|
رنگ |
نقره ای |
|
قابلیت نصب روی برد |
دارد |
|
قابلیت نصب روی پنل |
دارد |
|
تعداد پایه |
3 پایه |
ویژگی های فنی
|
نوع |
پتانسیومتر |
|
مقدار مقاومت |
100kΩ |
|
توان مقاومت |
2W |
|
تلرانس مقاومت |
5% |
|
ویژگی ها |
مقاومت متغیر – قیمت مناسب |
کاربرد
|
در مدارها وتجهیزات الکترونیکی و الکترونیک صنعتی و … |
معرفی محصول
مقاومت ها یا مصرف کننده های انرژی قطعاتی هستند که به عنوان یکی از اجزای مدارهای الکترونیک، مقاومت الکتریکی مورد نیاز را ایجاد می نمایند. معمولا از مقاومت ها جهت کم کردن جریان عبوری مدار، تنظیم سطح ولتاژ سیگنالها، تقسیم ولتاژ و یا موارد بسیار دیگری استفاده میشود. هنگامی که جریان الکتریکی از یک مقاومت عبور میکند اختلاف پتانسیلی بر اساس قانون اهم بین پایههای آن ایجاد میشود که رابطه مستقیمی با یکدیگر دارند. در یک مدار الکترونیکی مقدار نامی یک مقاومت، مقداری است که با توجه به تلرانس ساخت و مقدار اهم آن درنظر گرفته خواهد شد.
مقاومت ها را به طور کلی می توان به دو گروه تقسیم بندی کرد :
- صنعتی
- غیر صنعتی
همچنین مقاومت ها را از نظر ساختاری نیز می توان به دو گروه دسته بندی نمود :
- مقاومت ثابت
- مقاومت متغیر
مقاومت متغیر خود به چهار زیرگروه تقسیم می شوند:
- مقاومت متغیر ولوم (پتانسیومتر)
- مقاومت متغیر کشویی
- مقاومت متغیر مولتی ترن
- مقاومت متغیر سلکتوری
مقاومت های متغیر ولومی در اکثر مدارات الکترونیک صنعتی مورد استفاده قرار می گیرند که علت این امر قیمت پایین و مستحکم بودن آن است. ساختار درونی این سری از مقاومت ها، از حرکت یک اهرم متحرک بر روی سیم پیچ تشکیل شده است. از دیگر مزایای مقاومت های متغیر ولومی این است که دارای 2 قسمت قابل کنترل (به صورت مخالف هم) می باشد. این مزیت باعث می شود از آنها به عنوان کنترلر در اکثر مدارات تنظیم کننده استفاده گردد. پتانسیومتر نام دیگر مقاومت ولومی می باشد.

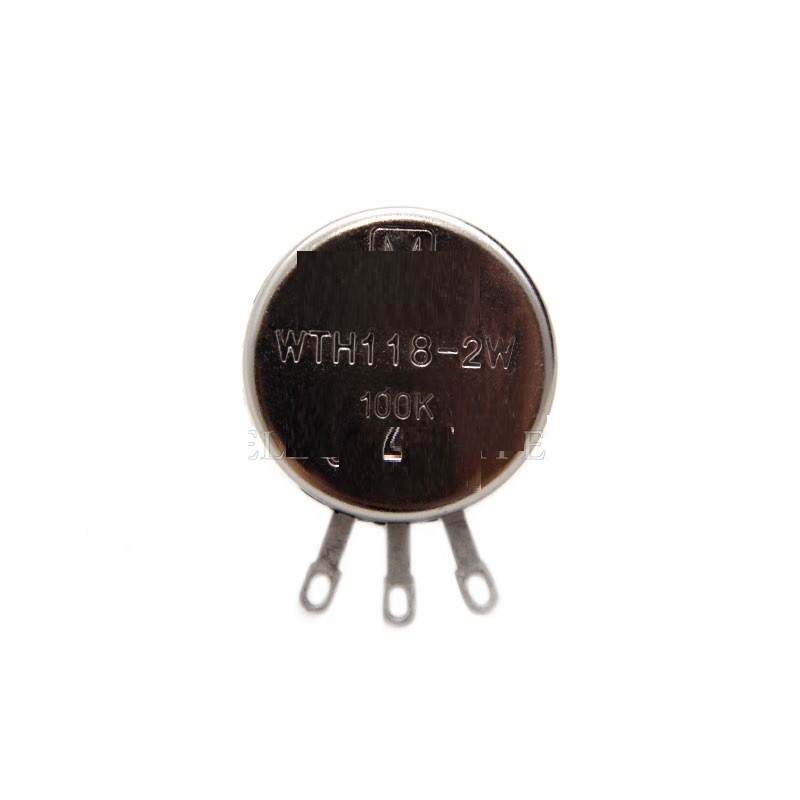

مقاومت فوق از نوع مقاومت های متغیر با مقدار 100 کیلو اهم با توان قابل تحمل 2 وات می باشد.
پیشنهاد می گردد در مدارات با جریان های بالا تر، از همین نوع مقاومت ولوم با توان های بیشتر استفاده نمود.
