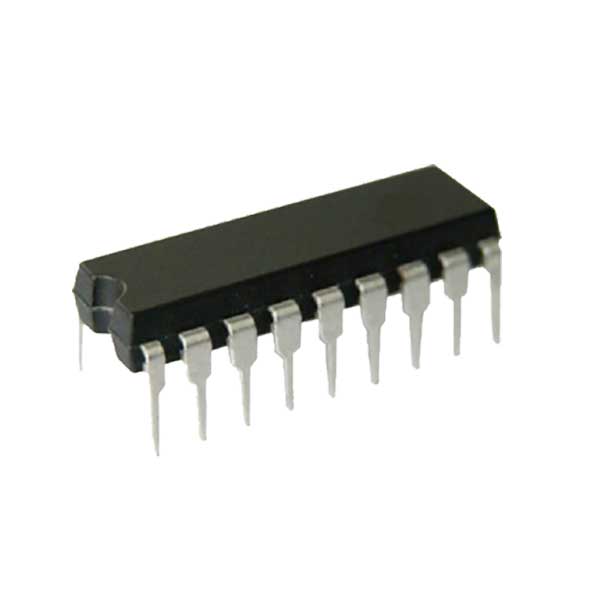

دیکودر PT2272-M4 معمولی

آی سی فرستنده  PT2262 وگیرنده PT2272-xy از رایج ترین ریموت کنترلر های شرکت PTC می باشند.آی سی PT2272   گیرنده انحصاری PT 2262 است. یعنی برای این ای سی گیرنده نمی توان از فرستنده دیگری استفاده کردو همین طور عکس ان.

این ای سی از تکنولوژی   CMOS می باشد و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد.
هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس داشته باشند.
پایه های ادرس می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار گیرند.
برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی باشد.

در آی سی PT2272-M4 خروجی ها ۴ بیتی می باشد. در نوع M4 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد.
