توضیحات
لینک دیتاشیت :

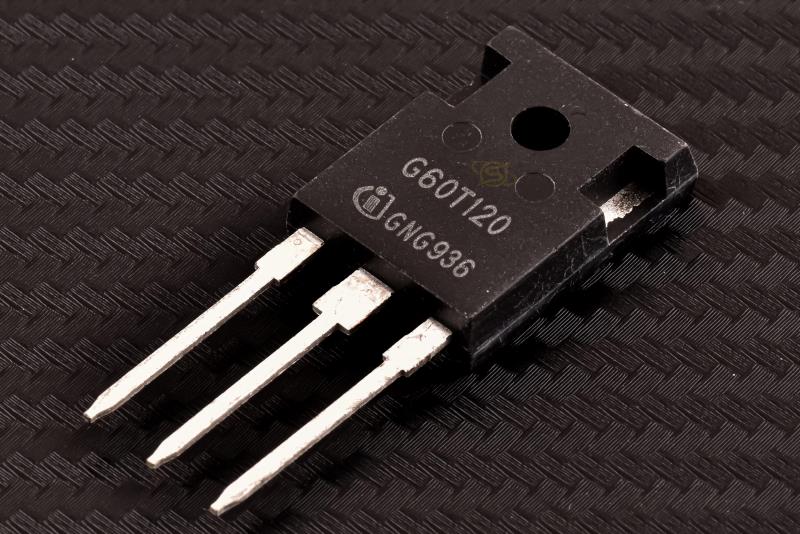

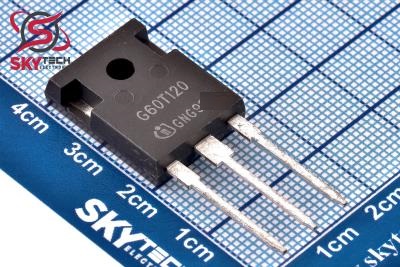

Infineon-IGW60T120-DataSheet-v02_04-EN
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
این نوع IGBT برای منابع تغذیه سوئیچینگ مورد استفاده قرار میگیرد.
ترانزیستور چیست :
ترانزیستور ها یکی از قطعات الکترونيكي هستند که بعد از ساخته شدن، جهش بزرگی درعلم و تکنولوژی به وجود آوردند. ترانزیستور وظيفه تقویت سیگنال را بر عهده دارند. در مدارهاي آنالوگ ترانزیستورها در تقويت كننده هااستفاده میشوند.
(تقویت سيگنال هايي مثل صوت يا امواج راديويي ) و نیز منابع تغذيه تثبیتشده خطی و غیرخطی اما در مدارهاي ديجيتال از ترانزیستورها به عنوان سوییچ (کلید) الکترونیکی استفاده میشود.
ترانزیستور IGBT مدل FGL40N120ANDميتواند مانند سوییچی بین حالات و انتخابهای مختلف ما در مدار عمل كند. همچنين میتواند ولتاژ و جریان سیگنالی که دریافت میکند را تنظیم کند.
IGBT چیست :
از نظرنوع عملکرد، IGBT در حقیقت نوعی ترانزیستور اثر میدان (FET) است که با ترانزیستور دو قطبی ترکیب شده است. این قطعه که از ترکیب یک ماسفت کانال N با گیت ایزوله شده در ورودی و یک ترانزیستور دو قطبی PNP در خروجی ساخته شده است، تشکیل یک مدار دارلینگتون را می دهد. ترمینال یا همان پایه های IGBT، کلکتور (Collector)، امیتر (Emitter) و گیت (Gate) نام دارند.
پایه های (C و E) متناظر با مسیر هدایت هستند که جریان از آن ها عبور می کند. عملکرد پایه سوم (G) نیز کنترل قطعه است. نسبت سیگنال خروجی به سیگنال ورودی، برابر با میزان تقویت کنندگی IGBT است.
درمورد یک BJT عادی نیز، مقدار بهره تقریباً برابر با نسبت جریان خروجی به جریان ورودی است که بتا نام دارد. IGBT ها به طور متداول در الکترونیک قدرت مانند اینورترها، مبدل ها و هم چنین در منابع تغذیه که به قطعات سوئیچینگ حالت جامد نیاز داشته و ماسفت ها و BJTها در آن جا نمی توانند کارایی لازم را داشته باشند، مورد استفاده قرار می گیرند.
به دلیل مقاومت کمتری که IGBT ها نسبت به BJT ها دارند در کاربردهای مرتبط با توان بالا بسیار کارآمدتر هستند. ترانزیستور های IGBT برای هدایت بارهای القایی مانند موتور های سیم پیچ، موتور های الکترومغناطیس و موتور های دینامیکی ایده آل هستند. ویژگی های منحصر به فرد اIGBT شامل : امپدانس ورودی بزرگ، سرعت سوئیچینگ بالا و ولتاژ اشباع پایین آن است.
کاربردهای IGW60T120 :
- دستگاه جوشکاری
- اینورتر و درایو صنعتی
- منابع تغذیه سوئیچینگ
- UPS
- کوره های القایی کوچک
- مبدل های کنترل ضریب توان
توضیحاتIGBT ترکيبي از ترانزيستورهاي BJT و MOSFET است. IGBT از نقطه نظر ورودي يک MOSFET و از نقطه نظر خروجي BJT است. BJT و MOSFET داراي ويژگي هايي هستند که از برخي ديدگاه ها مکمل يکديگر هستند. BJT ها در حالت روشن (اتصال) تلفات رسانايي کمتري دارند، در حالي که زمان سوئيچينگ آنها طولاني تر است، به خصوص هنگامي که خاموش هستند. ماسفتها ميتوانند خيلي سريعتر روشن و خاموش شوند، بنابراين تلفات هدايت آنها بيشتر است. IGBT ترانزيستوري است که داراي مزاياي BJT و MOSFET است. مانند امپدانس ورودي بالا (مانند MOSFET)، افت و تلفات ولتاژ پايين (مانند BJT)، ولتاژ پايين در حالت (مانند BJT) و نام پايه هاي IGBT از نام پايه هاي BJT و MOSFET گرفته شده است.گيت از MOSFET و جمع کننده و اميتر از BJT. مهمترين و تقريباً تنها عملکرد IGBT سوئيچينگ جريان هاي بالا است. <h5 “=””>Description IGBT is a combination of BJT and MOSFET transistors. The IGBT is a MOSFET from the input point of view, and a BJT from the output point of view. BJT and MOSFET have characteristics that complement each other from some points of view. BJTs have lower conduction losses in the on (connected) state, while their switching times are longer, especially when turned off. MOSFETs are able to switch on and off much faster, so their conduction losses are higher. IGBT is a transistor that has the advantages of BJT and MOSFET. such as high input impedance (such as MOSFET), low voltage drop and losses (such as BJT), low on-state voltage (such as BJT), and the names of IGBT bases are derived from the names of BJT and MOSFET bases; Gate from MOSFET, and collector and emitter from BJT. The most important and almost the only function of IGBT is switching high currents. |
