توضیحات

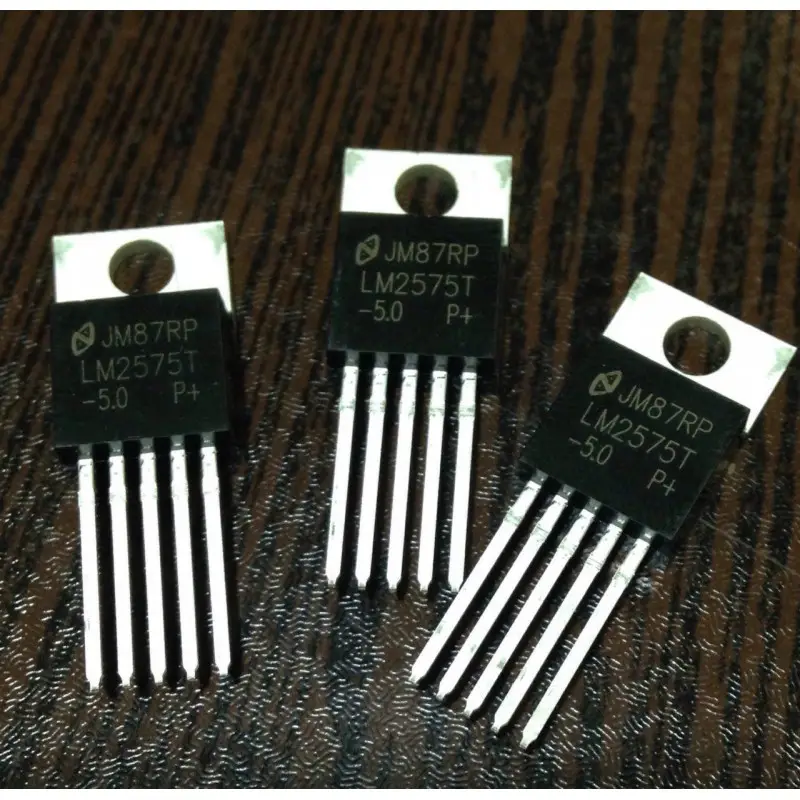

آی سی LM2575T-5.0 یک رگولاتور ولتاژ سوییچینگ ثابت 5 ولت 1 آمپر با ورودی 1 تا 37 ولت نوع dip می باشد
مشخصات کلی
وضعیت تولید :نامناسب برای طراحی جدید
نوع نصب :DIP
Package :TO-220
دمای کاری(سانتیگراد) :-40 to 125
مشخصات تغذیه
ولتاژ تغذیه تکی :4 to 40
مشخصات خروجی مبدل / رگولاتور
نوع خروجی رگولاتور :Fixed
تعداد خروجی :تکی
پلاریته ولتاژ خروجی :مثبت
سایر مشخصات محصول
نوع خروجی :Step-Down
ساختار خروجی :Buck
محدوده فرکانس سوییچینگ :52kHz
اطلاعات بیشتر
آی سی LM2575T-5.0 یک رگولاتور ولتاژ سوییچینگ ثابت 5 ولت 1 آمپر با ورودی 1 تا 37 ولت نوع dip می باشد.
نکته کاربردی:
مزیت مهم استفاده از رگولاتورهای سوییچینگ نسبت به رگولاتور خطی 7805 راندمان آنها است، یعنی اگر 12 ولت به ورودی هر دو رگولاتور بدهیم و از آنها خروجی 5 ولت 1 آمپر بگیریم،
جریان ورودی برای رگولاتور 7805 همان 1 آمپر است و بسیار داغ می کند ولی جریان ورودی رگولاتور LM2575 حدود 0.6 آمپر می شود و کمتر داغ می کند.
مزیت دیگر این است که نسبت به رگولاتورهای خطی، ولتاژ ورودی بیشتری می توانند دریافت نمایند.
مشکل عمده رگولاتورهای سوییچینگ فقط نویز حاصل از سوییچینگ آنها می باشد، که در کاربردهای بسیار دقیق نمی توان از آنها استفاده نمود و باید از فیلتر برای حذف مولفه های سوییچینگ استفاده نمود.
به طور کلی برای کاربردهای دیجیتال، درایو LED و موتور استفاده از سوییچینگ توصیه می شود ولی برای استفاده از ADC,DAC ، مخابراتی و … فقط رگولاتور خطی پیشنهاد می شود.
