توضیحات
معرفی

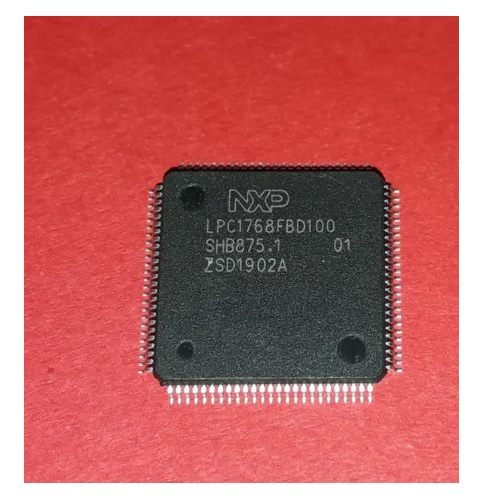

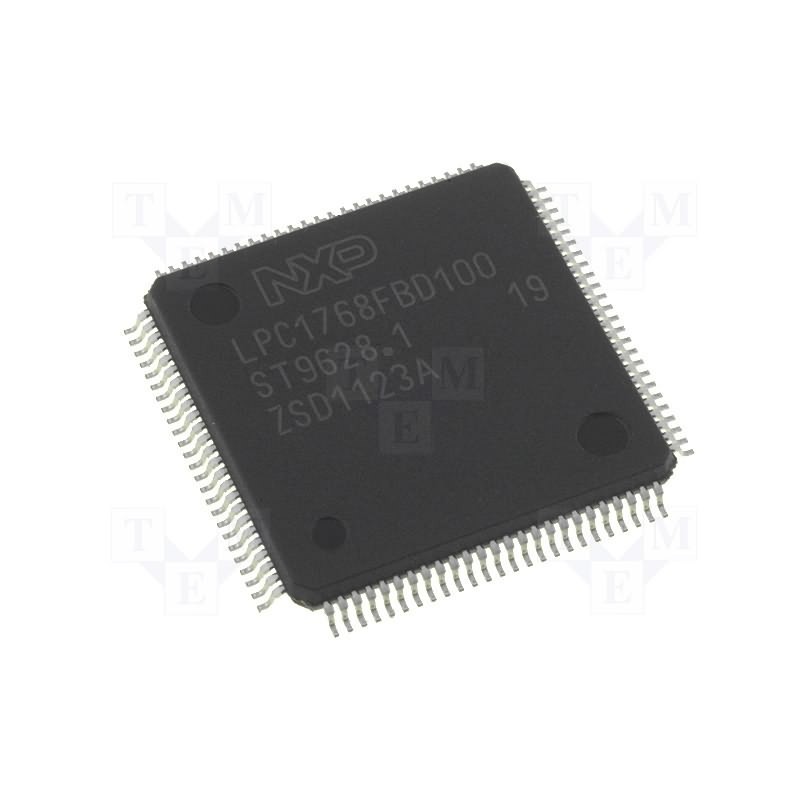

میکروکنترلر LPC1768FBD100 دارای هسته پردازنده 32 بیتی ARM Cortex M3 توسط شرکت NXP ساخته شده است است و با فرکانس 100 مگاهرتز کار می کند. این میکروکنترلر 512 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر LPC1768FBD100 دارای 70 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.
میکروکنترلر LPC1768FBD100 دارای ولتاژ کاری 3.3 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.
مشخصات
- سازنده : NXP
- دارای هسته 32 بیتی ARM Cortex M3
- ولتاژ کاری : 3.3 ولت
- سرعت: 100 Mhz
- حافظه: 512 kB
- پکیج : LQFP-64
- تعداد پین ها ورودی/خروجی : 70
- پروتکل های ارتباطی: I2C, SPI, UART/USART
- دمای کاری : -40 تا 85 درجه سانتیگراد
میکروکنترلرهای سری LPC، از محصولات شرکت NXP Semiconductors هستند که با پردازندههای ARM Cortex-M3 طراحی شدهاند. این خانواده از میکروکنترلرها به دلیل مصرف پایین انرژی، عملکرد بالا و امکانات ارتباطی متنوع، در طیف گستردهای از کاربردهای صنعتی، اینترنت اشیا (IoT) و سیستمهای تعبیهشده مورد استفاده قرار میگیرند.
میکروکنترلر LPC1768FBD100 چیست؟
LPC1768FBD100 یک میکروکنترلر 32 بیتی مبتنی بر هسته ARM Cortex-M3 است که با حداکثر فرکانس کاری 100 مگاهرتز عمل میکند. این تراشه دارای 512 کیلوبایت حافظه فلش داخلی و 64 کیلوبایت SRAM است و از درگاههای ارتباطی متنوعی مانند USB، Ethernet، CAN، SPI و UART پشتیبانی میکند. به دلیل این ویژگیها، LPC1768FBD100 گزینهای ایدهآل برای سیستمهای اتوماسیون صنعتی، تجهیزات شبکه و پردازش سیگنالهای دیجیتال محسوب میشود.
مشخصات فنی میکروکنترلر LPC1768FBD100
در جدول زیر، مهمترین مشخصات فنی این میکروکنترلر ارائه شده است.
- هسته پردازشی: ARM Cortex-M3
- فرکانس کاری: تا 100 مگاهرتز
- حافظه فلش: 512 کیلوبایت
- حافظه SRAM: دارای 64 کیلوبایت
- پورتهای ارتباطی: USB، Ethernet، CAN، SPI، UART، I2C
- ADC: دقت 12 بیتی، 8 کاناله
- DAC: دقت 10 بیتی
- تعداد پینها: 100 پین (LQFP-100)
- تغذیه: 3.3 ولت
- مدیریت توان: پشتیبانی از حالتهای کممصرف (Sleep, Deep-Sleep, Power-Down)
کاربردهای اصلی میکروکنترلر LPC1768FBD100
با توجه به امکانات و قابلیتهای این میکروکنترلر، میتوان آن را در طیف گستردهای از پروژههای الکترونیک و صنعتی به کار گرفت.
- اتوماسیون صنعتی و کنترل فرآیند: این میکروکنترلر با دارا بودن واحد PWM و قابلیت ارتباط با سنسورها و اکچویتورها، در سیستمهای کنترل صنعتی و مانیتورینگ فرآیند کاربرد دارد.
- سیستمهای ارتباطی و شبکه : پشتیبانی از Ethernet، USB و CAN، این تراشه را برای سیستمهای اینترنت اشیا (IoT)، شبکههای صنعتی و تجهیزات مخابراتی مناسب میکند.
- روباتیک و سیستمهای حرکتی: به دلیل دارا بودن PWM و موتور کنترل داخلی، میتوان از آن در کنترل موتورهای الکتریکی و سیستمهای رباتیک بهره برد.
- سیستمهای هوشمند و IoT: توانایی کار در حالتهای کممصرف، آن را به گزینهای عالی برای سیستمهای هوشمند خانگی و اینترنت اشیا (IoT) تبدیل کرده است.
- سیستمهای صوتی و پردازش سیگنال دیجیتال (DSP): پشتیبانی از I2S، DAC و ADC با دقت بالا، امکان استفاده از آن در سیستمهای صوتی و پردازش سیگنالهای آنالوگ به دیجیتال را فراهم کرده است.
مزایا و معایب میکروکنترلر LPC1768FBD100
این میکرو کنترلر نیز مانند سایر میکروکنترلرها مزایا و معایب خاص خود را دارند که در ادامه با آنها آشنا میشویم.
✅ مزایا
✔ سرعت پردازش بالا (فرکانس کاری 100 مگاهرتز)
✔ حافظه فلش و SRAM کافی برای پردازشهای پیچیده
✔ پشتیبانی از انواع پروتکلهای ارتباطی (Ethernet، USB، CAN و…)
✔ مصرف پایین انرژی با حالتهای Sleep و Deep-Sleep
✔ امکانات پیشرفتهی پردازش سیگنال (ADC، DAC و PWM)
✔ سازگاری با ابزارهای توسعهی ARM
❌ معایب
✘ پیچیدگی در راهاندازی و برنامهنویسی اولیه
✘ نیاز به منبع تغذیه دقیق (3.3 ولت) برای عملکرد پایدار
📌 اگر قصد راهاندازی پروژهای با این میکروکنترلر را دارید، پیشنهاد میکنیم Lpc1768fbd100 datasheet را به دقت از بخش مستندات فنی مطالعه کنید.
Introduction
The LPC1768FBD100 microcontroller has a 32-bit ARM Cortex M3 processor core made by NXP and operates at a frequency of 100MHz. This microcontroller provides 512KB of FLASH memory on the chip. The LPC1768FBD100 microcontroller has 70 input / output pins and communication protocols: I2C, SPI UART / USART.
The LPC1768FBD100 microcontroller has a working voltage of 3.3 volts and operates in the temperature range of -40 to +85 degrees Celsius.
Specification
Product Category: ARM Microcontrollers – MCU
Manufacturer: NXP
RoHS: RoHS Compliant Details
Mounting Style: SMD/SMT
Package / Case: LQFP-100
Core: ARM Cortex M3
Data Bus Width: 32 bit
Maximum Clock Frequency: 100 MHz
Program Memory Size: 512 kB
Data RAM Size: 64 kB
ADC Resolution: 12 bit
Operating Supply Voltage: 3.3 V
Maximum Operating Temperature: + 85 C
Processor Series: LPC17
Packaging: Tray
Brand: NXP Semiconductors
Data RAM Type: SRAM
Height: 1.45 mm (Max)
Interface Type: CAN, I2C, SPI, UART
Length: 14.1 mm (Max)
Minimum Operating Temperature: – 40 C
Number of ADC Channels: 8
Number of I/Os: 70 I/O
Number of Timers/Counters: 3 Timer
Program Memory Type: Flash
Series: LPC17xx
Factory Pack Quantity: 90
Supply Voltage – Max: 3.6 V
Supply Voltage – Min: 2.4 V
Tradename: LPC
Width: 14.1 mm (Max)
Unit Weight: 0.025687 oz
دیتا شیت :LPC1769_68_67_66_65_64_63-1126471
